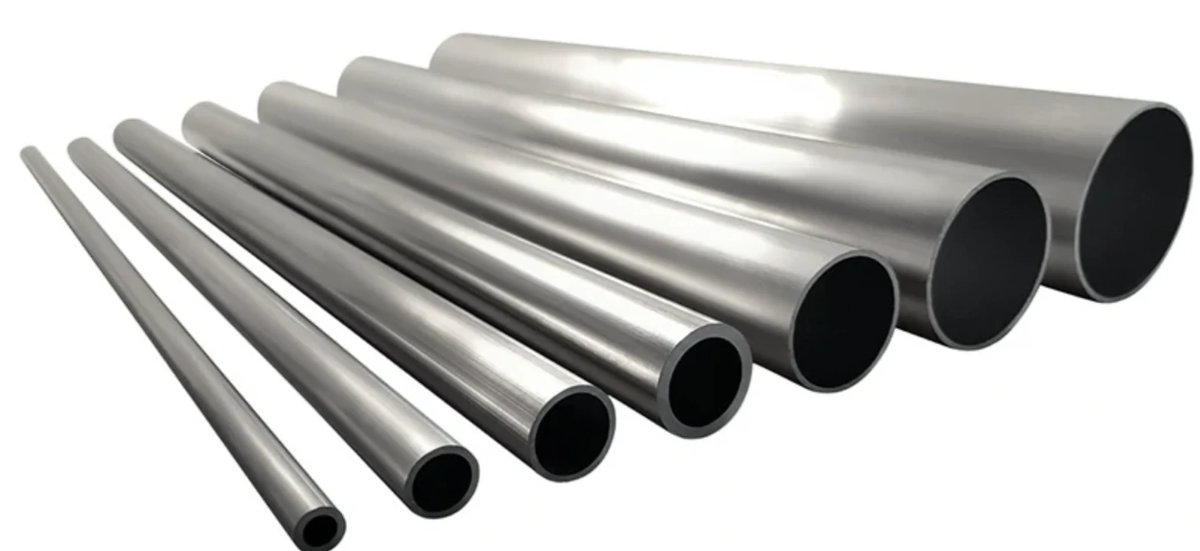

Як правильно підібрати алюмінієву трубу?

Алюмінієві труби застосовують у каркасах, огородженнях, опорних елементах, легких фермах та інших конструкціях, де важливе поєднання жорсткості й невеликої маси. Водночас вибір перерізу лише за зовнішнім виглядом або діаметром не дає змоги оцінити несучу здатність. Для розрахунку необхідно враховувати характер навантаження, довжину елемента, спосіб його закріплення та характеристики сплаву. У таких конструкціях труба алюмінієва має підбиратися за сукупністю параметрів.

Від чого залежить несуча здатність алюмінієвої труби?

Першим визначається схема роботи елемента. Одна й та сама труба може витримувати різні навантаження залежно від того, працює вона на стиск, розтяг, згин або сприймає комбіновану дію сил. Для горизонтальної балки особливо важливі прогин і опір згину, тоді як для стійки на стиск додатково перевіряється стійкість відносно поздовжньої осі.

Важливе значення має геометрія перерізу. Для круглої труби розрахунковими параметрами є зовнішній та внутрішній діаметр, між якими формується товщина стінки. Зі збільшенням діаметра або товщини змінюється момент інерції перерізу, а отже, його опір деформації. Товщина стінок круглих труб не повинна розглядатися окремо від діаметра. Тонкостінний виріб великого перерізу може мати значну жорсткість на згин, але бути чутливішим до місцевої втрати стійкості, вм’ятин і пошкоджень під час монтажу. Тому для відповідальних елементів геометричні параметри перевіряються комплексно.

Яку трубу обрати за умовами роботи?

Для попереднього підбору варто визначити кілька характеристик:

• величину та напрямок навантаження;
• довжину прольоту або висоту стійки;
• відстань між опорами;
• спосіб кріплення кінців;
• допустимий прогин;
• умови експлуатації та можливість появи ударних навантажень.

Якщо елемент працює як балка, збільшення діаметра часто ефективніше за просте нарощування маси стінки, оскільки матеріал переноситься далі від нейтральної осі. Для коротких стиснутих деталей більшого значення може набувати площа поперечного перерізу та стійкість елемента.

Для алюмінієвих конструкцій також враховується марка сплаву і стан матеріалу. Різні алюмінієві сплави мають відмінні межі міцності, текучості та характеристики пластичності. Тому однакова за розмірами труба кругла алюмінієва не обов’язково матиме однакову допустиму несучу здатність у різних виконаннях. Окремо оцінюється корозійна стійкість і стан поверхні. Для звичайних умов може застосовуватися виріб без покриття, тоді як для декоративних або зовнішніх конструкцій доцільною може бути алюмінієва труба з анодованим покриттям. Покриття при цьому не замінює конструкційного розрахунку і не повинно використовуватися як аргумент для вибору перерізу.

Низька питома вага залишається однією з практичних переваг алюмінію, при однакових габаритах така деталь важить менше за сталеву. Проте знижена маса не означає автоматично вищу несучу здатність, оскільки механічні характеристики алюмінієвих сплавів відрізняються від сталевих. Для відповідальної конструкції переріз визначається розрахунком, а не порівнянням маси матеріалів.

Як перевірити вибір перед покупкою?

Після визначення навантаження та схеми роботи конструкції оцінюється конкретний типорозмір. Для цього зіставляються зовнішній діаметр, товщина стінки, довжина заготовки та марка алюмінієвого сплаву. Якщо параметри задаються виробником у вигляді таблиці, важливо перевіряти не лише габарити, а й механічні характеристики матеріалу. Для попереднього порівняння різних типорозмірів зручно звертати увагу на такі показники:

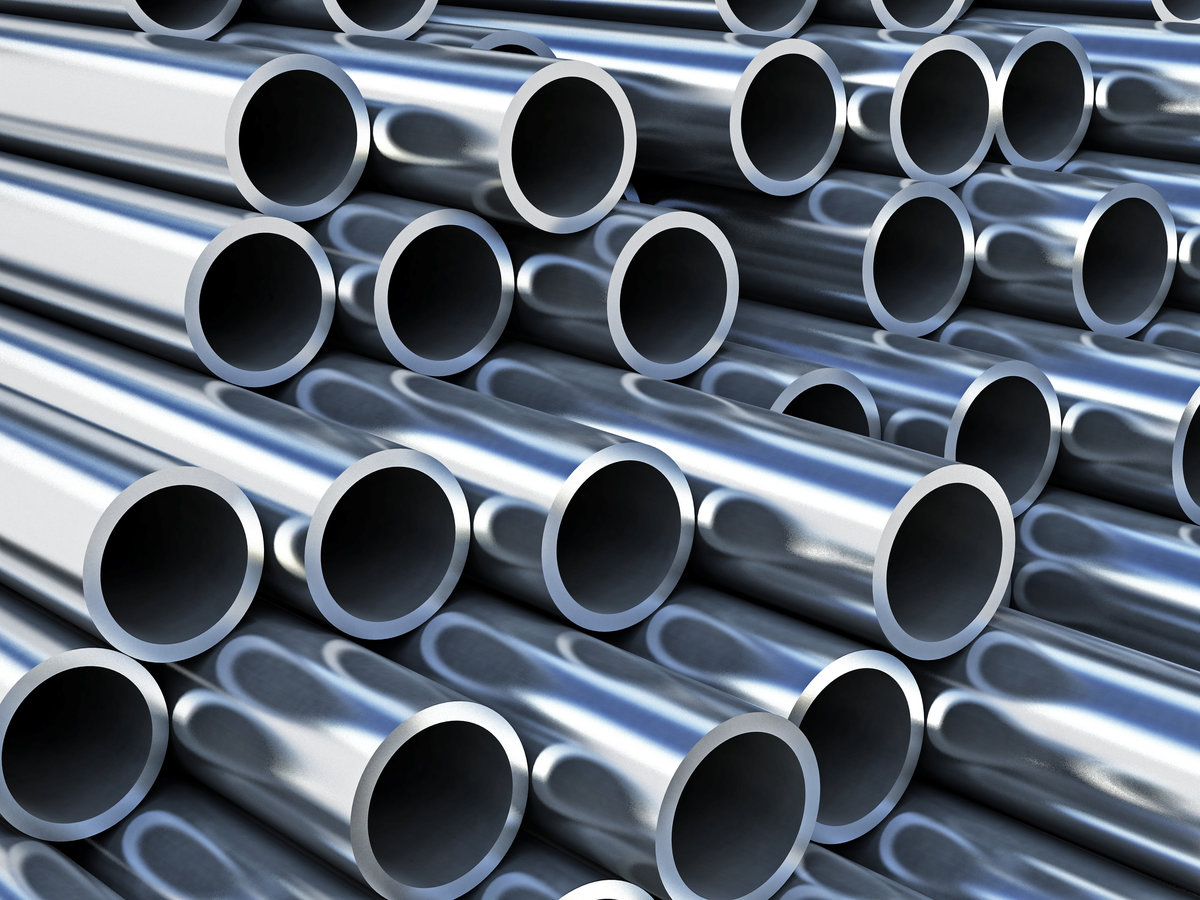

1. Площа поперечного перерізу – визначає кількість матеріалу в стінці та безпосередньо впливає на здатність сприймати поздовжні сили.
2. Момент інерції перерізу – характеризує опір згину відносно певної осі. Для круглих труб цей параметр зростає зі збільшенням діаметра.
3. Радіус інерції – використовується під час перевірки стійкості стиснутих елементів.
4. Довжина елемента та умови закріплення – визначають його схильність до втрати стійкості та величину прогину.

Для довгих стійок недостатньо перевірити міцність матеріалу. За осьового стиску може виникати поздовжній вигин, причому критичне навантаження залежить від довжини елемента та способу його опирання. У такій ситуації збільшення діаметра часто дає відчутний ефект без пропорційного збільшення маси.

Коли достатньо стандартного типорозміру?

Для поручнів, легких каркасів, декоративних рам, допоміжних огороджень та інших ненавантажених або малонавантажених деталей підбір часто виконується за типовими розмірами з урахуванням умов експлуатації. Алюмінієвий профіль і труба кругла алюмінієва можуть відрізнятися за формою перерізу, тому вибір між ними залежить від способу кріплення та характеру сил.

Якщо конструкція сприймає значні постійні або змінні навантаження, використовується розрахунок із перевіркою міцності, жорсткості та стійкості. Особливо це стосується довгих прольотів, опорних рам, підвісних елементів і деталей, на які діють вібрації або повторювані цикли навантаження.

Перед тим як купити алюмінієву трубу, також перевіряється фактична відповідність виробу заявленому типорозміру. Важливі допуски на діаметр і товщину стінки, прямолінійність, стан поверхні та відсутність локальних пошкоджень. Для з’єднань додатково враховується спосіб монтажу – зварювання, різьбове або болтове кріплення, механічне з’єднання.

Отже, алюмінієва кругла труба підбирається не за одним параметром. Діаметр і товщина визначають геометрію перерізу, сплав – механічні властивості, а довжина та схема опирання – фактичну поведінку елемента під навантаженням. Для відповідальних алюмінієвих конструкцій остаточний типорозмір доцільно визначати за інженерним розрахунком, особливо якщо відмова деталі може вплинути на безпеку людей або цілісність споруди.
